| 类别 | 物品 | 规格 |
|---|---|---|

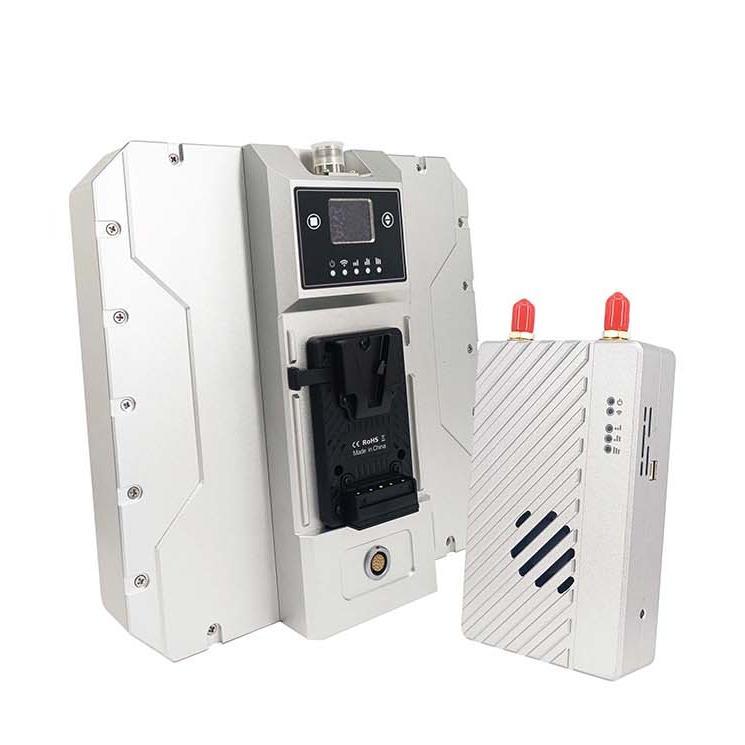

| 基本模型 | 型号 | XH-MK22 / XH-MK55 |
| 传输范围 | MK22：22公里（视距） MK55：55公里（视距） | |
| 射频参数 | 工作频率 | 800MHz / 1.4GHz / 2.4GHz |
| 信道带宽 | 5MHz / 10MHz / 20MHz | |
| 调制 | OFDM | |
| 输出功率 | MK22：30dBm ± 1dB MK55：33dBm ± 1dB | |
| 接收器灵敏度 | ≤ -92dBm | |
| 传输性能 | 空中比特率 | 最高 30 Mbps |
| 传输内容 | 高清视频+串行数据+SBUS飞行控制信号 | |
| 接口参数 | 串口 | 空气单元：RS232×1 + TTL×1地面单元：RS232×2 |
| 飞行控制端口 | 空气单元：SBUS_OUT×2地面单元：SBUS_IN×2 | |
| 网络端口 | 空气单元：4针网络接口（含专用线缆）×1地面单元：RJ45 以太网端口×1 | |
| 电源端口 | 空气单元：4针×1地面单元：XT30/N型电池接口×1 | |
| 物理和环境 | 天线类型 | 空气单元：鞭状天线，2.5dBi地面单元：12dBi 面板天线 + 5dBi 玻璃纤维天线 |
| 电源范围 | 直流9-28V（兼容3S~6S电池） | |
| 功耗 | ≤ 8.5 瓦 | |
| 方面 | 空气单元：100 × 63 × 22 毫米地面单元：256 × 256 × 94 毫米 | |
| 重量 | 空气单元：150克地面单元：1.9 公斤 | |
| 工作温度 | -40℃ ~ +70℃ | |
| 储存温度 | -40℃ ~ +85℃ | |
| 湿度 | 5%~95%非冷凝 |
