MATEKSYS F722-WING

FC规格

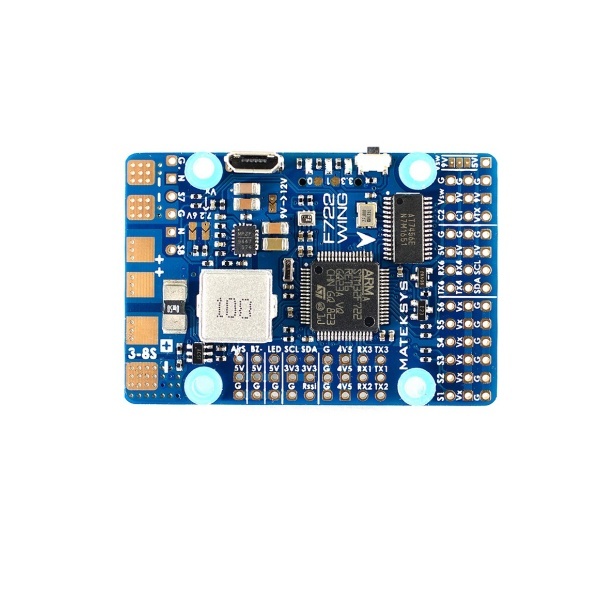

MCU：216MHz STM32F722RET6
IMU：MPU6000（SPI）
Baro：BMP280（I2C）
OSD：AT7456E（SPI）

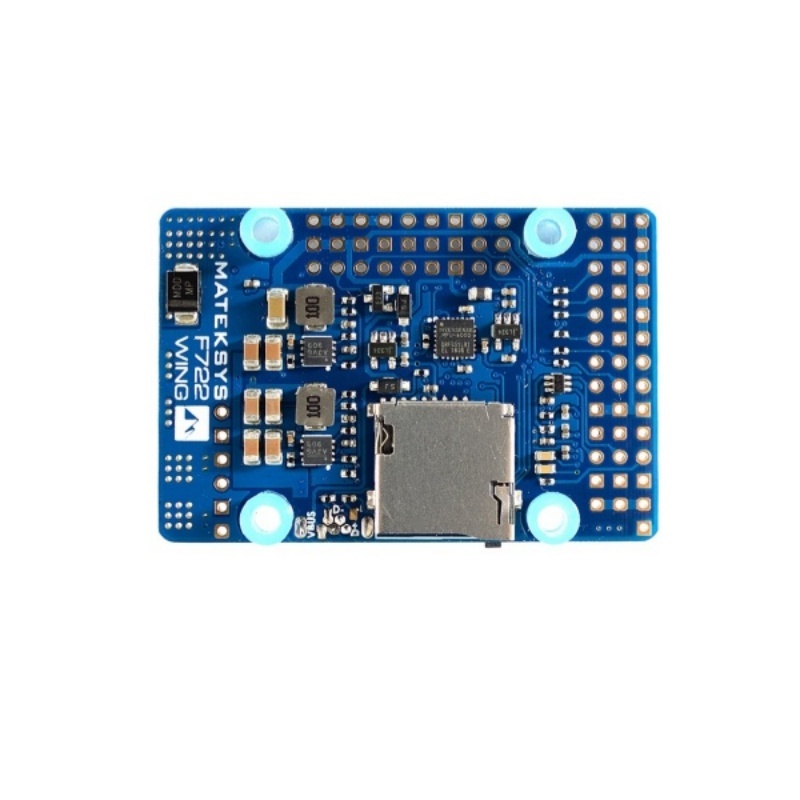

黑匣子：MicroSD卡槽（SPI）
5 个 UART（1、2、3、4、6），内置反转功能
1x Softserial-Tx
2 个电机，6 个舵机输出
1 个 I2C 接口
4x ADC（电池电压、电流、RSSI、空速）
3 个 LED 指示灯，分别用于显示 FC 状态（蓝色、红色）和 3.3V 电压（红色）。
可切换双摄像头输入
可切换的 5V/9V 电源，用于相机/图传
高精度电流检测
TR/SA VTX 控制：是
WS2812 LED灯条：是
寻呼机：是
RSSI：是
模拟空速传感器：是
数字空速传感器：是
FC固件

INAV Flight/BetaFlight
目标：MATEKF722SE
蛋白质数据

输入电压范围：9~36V（3~8S 锂电池），带 TVS 保护
2个电调电源垫
电池电压传感器：1:10（刻度 1100）
电流传感器：132A，3.3V ADC，量程 250
检测电阻：60A 连续，132A 脉冲。
BEC 5V 输出

专为飞行控制器、接收机、OSD、摄像头、蜂鸣器、2812 LED灯条、蜂鸣器、GPS模块、空速传感器设计
持续电流：2 安培，最大 3 安培
BEC 9V/12V 输出

专为视频发射器、摄像机、云台等设计。
持续电流：2 安培，最大 3 安培
12V 选项，带跳线垫
BEC Vx 输出

专为伺服电机设计

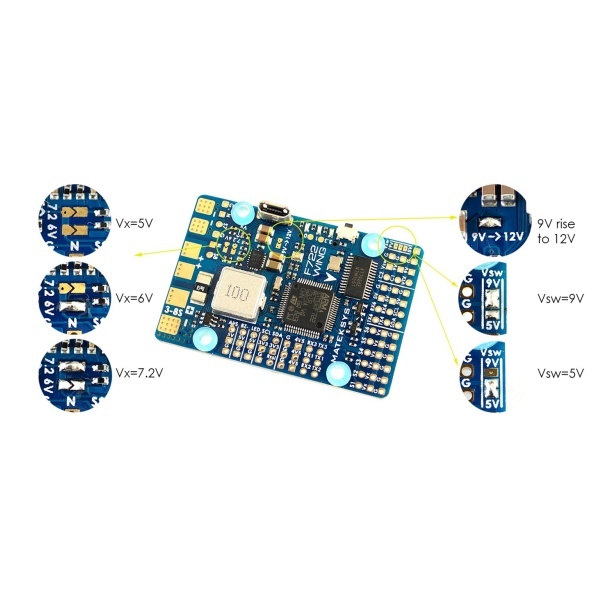

电压可调，默认 5V，可通过跳线调节至 6V 或 7.2V
持续电流：5 安培，最大电流：6 安培
输出纹波：50mV（输入电压VIn=24V，输出电压VOut=5V@5A负载）
BEC 3.3V 输出

专为气压计/指南针模块和Spektrum RX设计
线性稳压器
持续电流：200mA
身体的

安装方式：30.5 x 30.5mm，Φ4mm，带Φ3mm垫圈

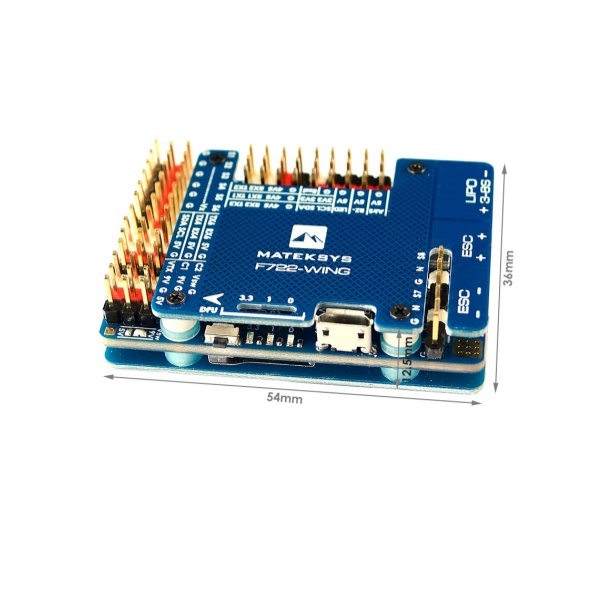

尺寸：54 x 36 x 13 毫米
重量：25克
