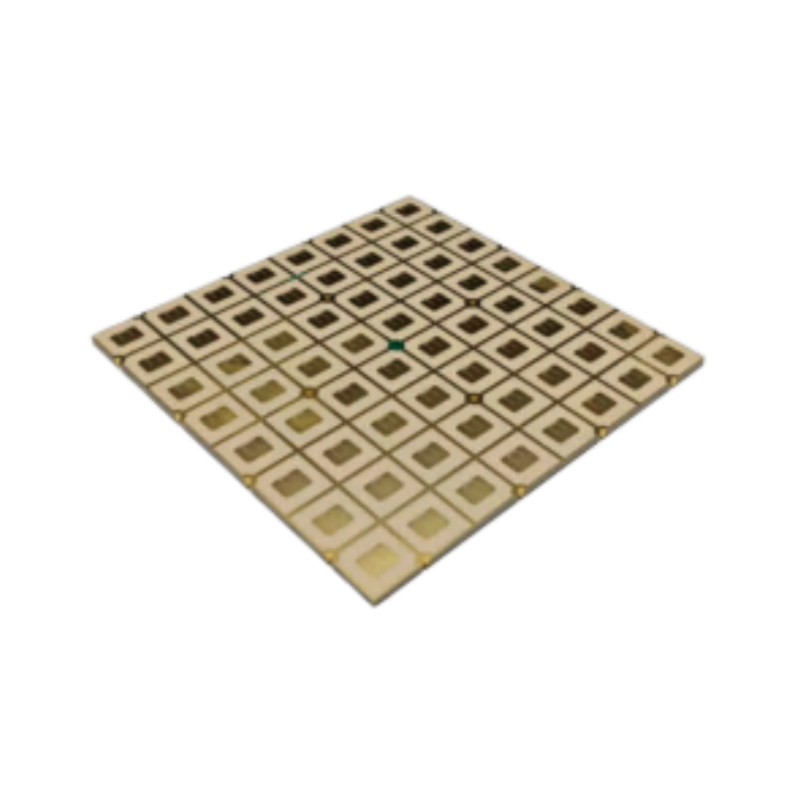

XH‑Ku‑CS4 Ku 波段 64 通道标准化相控阵子阵，8×8 硅基芯片，用于雷达与通信

No.XH‑Ku‑CS4

XH‑Ku‑CS4 是一款基于多通道硅芯片和微波多层PCB集成技术的Ku波段64通道标准化相控阵子阵列。它采用8×8阵列布局和SMT工艺，具备射频收发、波束扫描、状态报告和通道自检功能。凭借其高性能一致性和紧凑的外形，Ku-CS4非常适合批量生产，并为相控阵雷达和通信平台提供经济高效的阵列解决方案。

获取报价

描述

产品概述

XH‑Ku‑CS4 Ku波段64通道标准化子阵列是一款专为相控阵系统大规模部署而设计的标准化阵列单元。它将多通道硅芯片和微波多层PCB集成于一体，采用标准的8×8布局，拥有64个收发通道。该子阵列可独立执行射频收发、二维波束扫描、状态监测和通道自检等功能。

与传统的离散收发模块方案相比，该子阵列采用成熟的SMT工艺制造，具有更佳的通道性能一致性、更小的尺寸和更高的生产良率。它显著降低了大规模阵列的集成难度和总体成本，广泛适用于各种相控阵雷达和无线通信平台的阵列构建和系统升级。

主要优势

高度集成的标准化设计，具有 64 个通道
采用硅基多通道芯片和微波多层PCB的集成架构，在标准的8×8布局中提供64个收发通道。统一的接口和标准化的规范支持直接拼接和扩展到大规模相控阵孔径，从而大大降低了系统集成的工作量。
用于高一致性和大规模生产的SMT工艺
与传统的离散式收发模块相比，全SMT制造工艺确保了通道间更好的幅度相位一致性和更高的批次稳定性。凭借高生产效率和可控的良率，该工艺尤其适用于大规模部署，从而提供更具成本效益的相控阵解决方案。
紧凑型低剖面设计，便于灵活集成
整体尺寸仅为79.8mm×79.8mm，体积小巧，外形低矮。可灵活嵌入各种雷达和通信设备，适用于空间受限的安装环境，并支持多子阵列组装，构建不同孔径的阵列系统。
功能齐全，内置监控和自检功能
集成了射频收发和波束控制功能，以及实时工作状态报告和信道自检功能，便于系统运行维护和故障定位，提高了整个阵列系统的可靠性和可维护性。
宽频率覆盖范围，适用于多种场景
工作频率覆盖15~17GHz Ku波段，波束扫描范围为±45°。它兼容多种系统架构，包括雷达探测和数据通信，具有很强的通用性。

技术规格

范围	单元	价值	笔记
工作频率	GHz	15~17	Ku波段
数组元素	件	64	8×8 布局
EIRP	分贝米	66.5	典型的
克/吨	分贝/千卡	-7.3	典型的
极化	-	线性	-
元素间距	毫米	10	-
光束扫描范围	°	±45	-
电压驻波比	-	≤2	最大限度
传输效率	-	≥20%	最低限度
方面	毫米	79.8×79.8	长×宽

应用程序

各种相控阵雷达系统的阵列单元
用于无线通信和数据传输的相控阵平台
反无人机探测和安全雷达阵列
用于卫星通信地面终端的相控阵天线
大规模分布式相控阵网络系统
相控阵系统的大规模升级和更换解决方案
